V některých případech lze přehrávač zjednodušit. Nechceme-li potlačovač šumu, připojíme konec rezistoru R13, původně připojený k emitoru T2 přímo na výstup IO1 – bez oddělovacího kondenzátoru. Vynecháme R10 až R12, R202, P1, C6 až C10, C202, IO2 a spínač DNL. Není-li přehrávač napájen z PC, ale ze samostatného zdroje, není nutný výstupní zesilovač. Pak neosadíme IO3, R15 a R16. Rezistory R13 a R205 nahradíme propojkou. Na místě neosazeného IO3 propojkou spojíme vývody 3 s 1 a 5 s 7. Pak je kladný vývod C11 připojen přímo na emitor T2. Nechceme-li umlčovač šumu ani výstupní zesilovač, připojíme kladný pól kondenzátoru C11 přímo na výstup IO1. Relé můžeme vypustit v případě, že není třeba přepínat zdroj signálu, resp. zcela umlčet šum přehrávače v klidu. Vynecháte-li umlčovač šumu, lze vypustit i stabilizátor a rezistor R9 a přehrávač napájet ze zdroje 6 V.

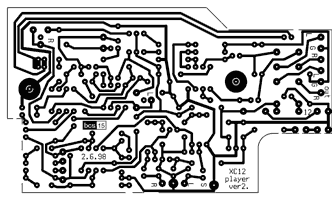

Obr. 5. Deska s plošnými spoji přehrávače. Kliknutím
získáte obrázek v rozlišení 600 dpi
Fig. 5. XC12 player PCB layout. Click to
get 600 dpi resolution image

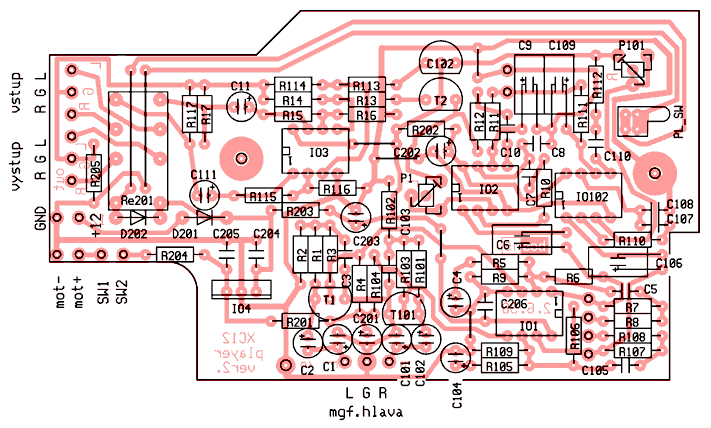

Obr. 6. Rozmístění součástek na desce
Fig. 6. Locations of components on the
board
Elektronika přehrávače je na desce s plošnými spoji podle obr. 5 a 6. Některé elektrolytické kondenzátory je třeba připájet naležato, protože nad deskou není dostatek místa. Od hlav odpájejte všechny vodiče. Stíněný kablík se dvěma žílami připájejte tak, aby každá žíla byla připájena k jednomu vinutí snímací hlavy, druhé konce vinutí spojte se stíněním. K pájecímu očku na pohyblivé liště připájejte kousek kablíku, jehož druhý konec připájejte na desce k bodu označenému „S“.
 Obr. 7. Subpanel Fig. 7. |
Na přepínání korekcí a umlčovače
šumu jsem použil přepínače obdobné typu KNX1 a KNX2
(GM). Ty jsou přišroubovány k subpanelu podle obr. 7. Subpanel
je vruty připevněn k výstupkům poblíž počitadla.
Pro jiné typy přepínačů je třeba jej upravit. Pro
výstup signálu jsem použil kablík od vadných
sluchátek, zakončený stereokonektorem jack 3,5 mm.
Napájení je vyvedeno červeno-černou dvoulinkou.
Propojení desky, motoru, spínače motoru a snímací
hlavy je zřejmé ze schématu a nemělo by činit
problémy. Stabilizátor je vhodné opatřit malým
chladičem (např. D01 - GM). Provedení je patrné z fotografií (237 kB). Přehrávač by měl pracovat na první zapojení. Při případné závadě sledujte napětí uvedená ve schématu. Pokud by bylo třeba upravit amplitudu výstupního signálu, lze tak učinit změnou R5. U některých postavených přehrávačů bylo třeba zvětšit odpor R5 na 2,2 kOhmů, jinak byl umlčovač šumu přebuzen a zkresloval. |
Některé součástky lze vypájet z původní desky. Všechny rezistory jsou miniaturní. Kondenzátory C2, C4, C6, C9, C11 a C201 až 203 jsou elektrolytické; C1, C5 a C7 svitkové; ostatní keramické. Relé jsem použil z vraku prastarého harddisku, rozměrově obdobný typ prodává např. GM pod označením RELEM4-12H nebo dražší RELETFA212. Záznamník dat XC12 bylo možno objednat u firmy AME spol. s r. o. (P. O. BOX 64, 500 02 Hradec Králové; tel.: 049 - 612 358) za pouhých 122 Kč + poštovné. Zkuste to, možná ještě nějaké mají.
| R1, R6, R9, R101, R106, R109 | 330 kOhm | C1, C101 | 820 pF, polyester | |
| R2, R102 | 270 kOhm | C2, C6, C102, C106 | 1 µF / 50 V (mikroF) | |
| R3, R103 | 1 MOhm | C3, C10, C103, C110 | 100 nF / 50 V, keramický | |
| R4, R11, R12, R104, R111, R112 | 47 kOhm | C4, C11, C104, C111 | 4,7 µF / 50 V (mikroF) | |
| R5, R105 | 1 až 2,2 kOhm, viz text | C5, C105 | 10 nF / 63 V, polyester - MKT | |
| R7, R107 | 12 kOhm | C7, C107 | 4,7 nF / 63 V, polyester - MKT | |
| R8, R108 | 18 kOhm | C8, C108 | 1 nF, polyester, keramic. | |
| R10, R13, R14, R15, R16, R110, R113, R114, R115, R116 |
4,7 kOhm | C9, C109 | 10 µF / 16 V (mikroF) | |
| R17, R117 | 10 kOhm | C201, C202, C203 | 220 µF / 16 V (mikroF) | |
| R201 | 1 kOhm | C204, C205, C206 | 100 nF / 50 V, keramický | |
| R202 | 220 Ohm | |||
| R203 | 22 Ohm | D201 | 1N4001 | |
| R204 | 1 Ohm | D202 | 1N4148 | |
| P1, P101 | 10 kOhm | T1, T101 | 2SC1815BL (BC549, BC550) | |
| T2, T102 | 2SC1815 (BC...) | |||
| Re201 | RELEM4-12H nebo RELETFA212 (GM electronic) | IO1 | MC4558, NE5532 | |
| Data recorder XC12 | IO2, IO102 | MA151 | ||
| Deska s plošnými spoji | bcs15 | IO3 | NE5532 | |
| spínače | KNX1, KNX2 | IO201 | 7806 |
