Připojte CD-ROM digitálně k SB Live!
CD-ROM - SB Live! digital link

Připojení jedné CD-ROM (CD-R/RW, DVD-ROM) ke zvukové kartě je snadné. Audio kabelem se jednoduše propojí konektor na CD-ROM a konektor na zvukové kartě. Konektor pro CD má u karet Sound Blaster speciální zapojení, které omezuje vliv vzniklé zemní smyčky a zvuk není rušen. Připojit druhé CD (např. vypalovačku, DVD) je složitější. K dispozici je konektor AUX_IN. Pokud ho signál připojíte k tomuto konektoru, vše sice funguje, v signálu se však objeví rušení způsobené zemní smyčkou.


Obr. 1. Zvuková karta Sound Blaster Live! 1024
Figure 1. Sound card Sound Blaster Live! 1024

Mám zvukovou kartu SB Live! Player 1024, která nemá osazen konektor S/PDIF, takže ho nebylo možno použít (obr. 1). Digitální vstupy a výstupy jsou však také vyvedeny na konektor pro rozšiřující kartu.

Digitální signál podle normy IEC958 je u profesionálních přístrojů veden kroucenou dvoulinkou (AES/EBU), přístroje spotřební elektroniky jsou propojeny koaxiálním kabelem (S-PDIF) nebo optickým vláknem (Toslink). Uvnitř přístrojů se používá i úroveň TTL. Na rozšiřujícím konektoru SB Live! jsou signály v úrovni TTL, neboť se předpokládá umístění interface a externích DAC a ADC na rozšiřující desce. O digitálních výstupech mechanik CD/DVD se mi nepodařilo sehnat žádné informace. Nezbylo než vzít osciloskop a měřit. Na obou testovaných mechanikách (CD-RW Plextor a DVD Toshiba) byl na výstupu signál v úrovni TTL!

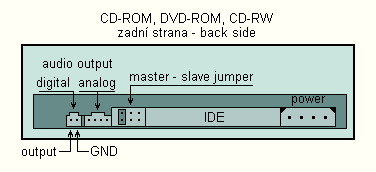

Obr. 2. Zadní strana CD/DVD mechaniky
Figure 2. Back side CD/DVD drive

K propojení mechaniky CD a zvukové karty stačí pouze kablík se dvěma konektory. Konektory lze sehnat např. v GM electronic (KONPC-SPK-2). Kablík by měl mít jeden drát černý - zem, druhý může mít libovolnou barvu. Dráty je vhodné zkroutit.


Obr. 3. Kablík pro připojení CD/DVD. Stejný konektor je i na druhém konci
Figure 3. Digital link cable. Same connector is on second end

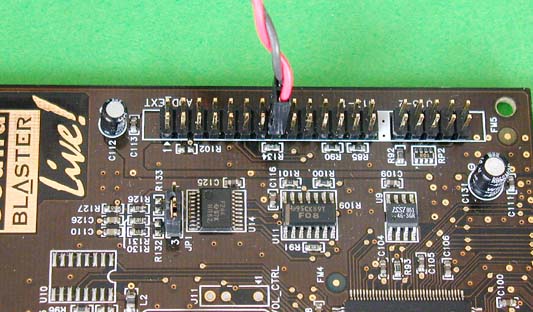

Kablík jsem připojil jedním koncem do digitálního výstupu CD, černý vodič směrem ke konektoru audio výstupu. Druhý konec kablíku jsem připojil ke zvukové kartě podle obr. 4. na vývody 15 a 16 konektoru ADD_EXT. Aby připojení fungovalo, nezapomeňte v prográmku pro řízení hlasitosti (Play control, hlasitost) zapnout SPDIF-In. Je to ten "potenciometr" zcela vpravo.


Obr. 4. Připojení na straně SB Live!
Figure 4. SB Live! connecting

Upozornění!

Vývody konektoru ADD_EXT jsou přímo spojeny s čipem EMU10K1. Při neopatrné manipulaci (např. výboj statické elektřiny na konektor) můžete zvukovou kartu zničit. Veškeré úpravy provádíte na vlastní riziko!

Závěr

Uvedené propojení mi fungovalo s oběma mechanikami. Dá se předpokládat (nemohu to však zaručit), že i jiné mechaniky mají digitální výstup v úrovni TTL.

Zapojení vývodů rozšiřujícího konektoru SB Live! Player 1024

pin název význam pin název význam
1 Vcc napájení +5V 2 Vcc +5V napájení +5V
3 GND zem 4 AC97CLK výstup 24,576 MHz
5 GND zem 6 GP_SPDIFIN#1 digi vstup 1
7 GND zem 8 GND zem
9 SPDIF0#3 digi výstup 3 10 GPO1 ? výstup
11 GPO2 ? výstup 12 GND zem
13 GPO0 ? výstup 14 GND zem
15 GP_SPDIFIN#0 digi vstup 0 16 GND zem
17 SPDIF0#0 digi výstup 0 18 GND zem
19 SPDIF0#1 digi výstup 1 20 GND zem
21 GND zem 22 SPDIF0#2 digi výstup 2
23 GPI0 ? vstup 24 GPI1 ? vstup
25 OUTMIDI výstup MIDI 26 GND zem
27 INMIDI vstup MIDI 28 GND zem
29 key   30 key
31 ADCSDO2 data pro DAC 2 32 GND zem
33 ADCSDO1 data pro DAC 1 34 GND zem
35 ADCSDO0 data pro DAC 0 36 GND zem
37 I2SCLK hodiny pro DAC 38 GND zem
39 I2SFS synchronizace DAC 40 GND zem

Zapojení vývodů rozšiřujícího konektoru SB Live!

pin název význam pin název význam
1 SPDIF0#0 digi výstup 0 2 GND zem
3 key   4 Vcc napájení +5V
5 GND zem 6 SPDIFIN digi vstup
7 -   8 -
9 SPDIF0#1 digi výstup 1 10 GND zem
11 SPDIF0#2 digi výstup 2 12 SPDIF0#3 digi výstup 3

Jaroslav Belza

18. 7. 2002
