Konverze signálů S/PDIF
S/PDIF signals converting

Audio digitální signál S/PDIF je mezi přístroji přenášen koaxiálním nebo optickým kabelem, uvnitř přístrojů pak ještě "po drátech" v úrovni TTL. Poslední dobou jsem dostal několik dotazů na převod signálů S/PDIF. Doufám, že zde uvedená zapojení uspokojí většinu požadavků. Zapojení jsem nezkoušel, ale jen posbíral po Internetu. Protože se však s malými obměnami vyskytují na mnoha stránkách, dá se předpokládat, že fungují. Vstupní nebo výstupní signál je u těchto zapojení vždy v úrovni TTL. Potřebujete-li např. převodník z koaxiálního kabelu na optický, použijete převodník z koaxiálního kabelu na TTL a následně převodník z TTL na optický kabel.

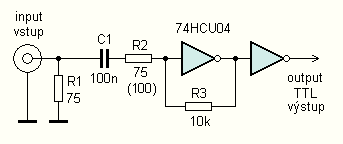

Obr. 1. Převodník z koaxiálního kabelu na TTL
(viz update na konci stránky)
Fig. 1. Coaxial cable to TTL converter

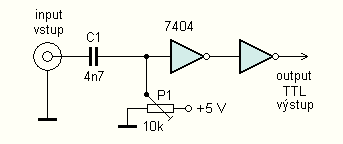

Obr. 2. Jiný převodník z koaxiálního kabelu na TTL. (viz popis i tady)
Fig. 2. Coaxial cable to TTL converter - other circuit

Obr. 3. Převodník z TTL na koaxiální kabel
Fig. 3. TTL to coaxial cable converter

Obr. 4. Převodník z optického kabelu (TOSLINK) na TTL
Fig. 4. Optical cable (TOSLINK) to TTL converter

Obr. 5. Převodník z TTL na optický kabel (TOSLINK)
Fig. 5. TTL to optical cable (TOSLINK) converter

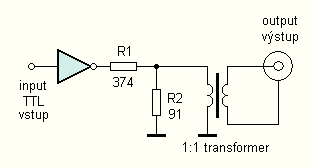

Obr. 6. Galvanicky izolovaný převodník z TTL na koaxiální kabel 1
Fig. 6. Isolated TTL to coaxial cable converter 1

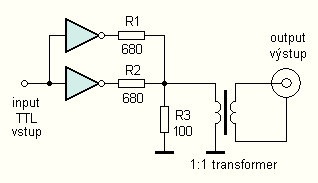

Obr. 7. Galvanicky izolovaný převodník z TTL na koaxiální kabel 2. Použitý transformátor je z vadné síťové karty
Fig. 7. Isolated TTL to coaxial cable converter 2. Transformer can be salvaged from old broken network interface card.

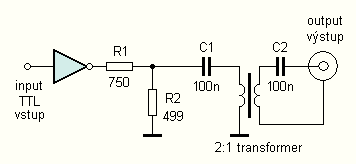

Obr. 8. Galvanicky izolovaný převodník z TTL na koaxiální kabel 3
Fig. 8. Isolated TTL to coaxial cable converter 3

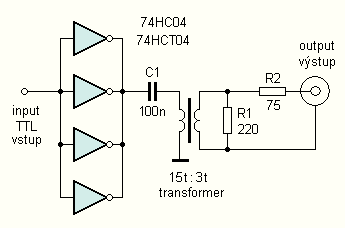

Obr. 9. Galvanicky izolovaný převodník z TTL na koaxiální kabel 4
Fig. 9. Isolated TTL to coaxial cable converter 4

Jaroslav Belza

Některé z použitých internetových stránek:
http://www.rvs.uni-hannover.de/people/einhorn/spdif/index.html - SPDIF-I/O für Creative SB Live und Audigy
http://www.bmm-electronics.com/Producten.asp
http://www.andrewkilpatrick.org/projects/spdif/ - Andrew's S/PDIF Stuff
http://www.epanorama.net/documents/audio/spdif.html - Information on S/PDIF, Toslink and AES/EBU interfaces and interfacing circuits
etc.

8. 2. 2004

Update 17. 5. 2005:

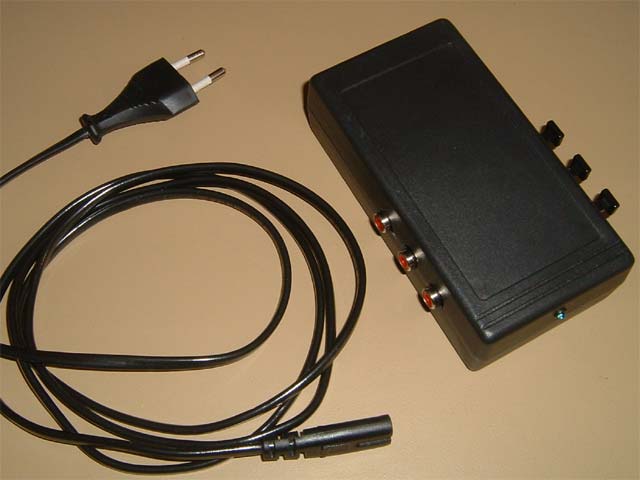

Postavil jsem převodník jako 3-kanálový doplněk staršího AV receiveru Technics, který má pouze optické vstupy. Konstrukce byla vzhledem k jednoduchosti provedena na univerzální desce s plošnými spoji, včetně napájecího zdroje a transformátoru. Vše je vestavěno do univerzální plastové krabičky. Použil jsem IO 74HCT04N firmy Philips a zapojení z obrázků 1 a 5, kde jsem musel udělat drobné úpravy:

• obrázek 1, rezistor R1 - odstraněn, důvodem bylo zmenšení úrovně výstupu DVD přehrávače a to asi až na polovinu (asi na 0,4 V),
• obrázek 1, rezistor R3 - odpor jsem zmenšil až na 2k, měřením na osciloskopu byla zjištěna deformace střídy signálu TTL oproti vstupnímu signálu. Převodník začal fungovat až asi od 6k s náhodnými výpadky signálu. Při 2k je zcela funkční. Zde je vhodné použít trimr 10k a najít takovou střídu signálu, která bude odpovídat vstupnímu signálu.

Jan Popek, e-mail: jpopek(at)seznam.cz
