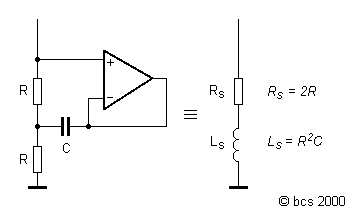

Obr. 1. Prescottův syntetický induktor
Fig. 1. Prescott's synthetic inductor
Umožňuje lepší nastavení kmitočtové charakteristiky než pouhé dvoupásmové korekce. Korektor je jednoduchý a nemá žádné záludnosti. Tento ekvalizer jsem použil v jednom zesilovači, který jsem postavil asi před 15 lety. (Mimochodem - funguje dodnes).
V ekvalizéru jsou použity syntetické idukčnosti. K jejich realizaci jsou použity tzv. gyrátory. Gyrátor je obvod (nebo součástka), který transformuje jednu impedanci v jinou - např. kapacitu na indukčnost, odpor na kapacitu apod. Nejčastější aplikací gyrátoru je právě syntetická indukčnost. V ekvalizéru je použit Prescottův syntetický induktor, což je jeden z nejjednodušších gyrátorů. Skládá se ze dvou rezistorů, kondenzátoru a zdroje napětí řízeného napětím - napěťového sledovače. Zapojení induktoru je na obr. 1. Tento gyrátor má poměrně velký sériový odpor Rs. To způsobuje, že induktor (a tím i případný rezonanční obvod) má malou jakost. V uvedeném ekvalizéru je jakost induktoru dostatečná. Pro vícepásmový ekvalizér (např. 10pásmový) by bylo třeba použít jiný typ gyrátoru. Několik dalších možných zapojení gyrátorů naleznete v Konstrukční elektronice 3/1996 na straně 89 až 90.
Obr. 1. Prescottův syntetický induktor
Fig. 1. Prescott's synthetic inductor
| Zapojení ekvalizéru je na obr. 2. Až na použití
napěťových sledovačů s tranzistory v obvodu
syntetických indukčností je ve zcela klasickém
zapojení. Gyrátor s tranzistorem má mnohem menší
šum než obyčejný OZ, což se projeví zvláště při
maximálním zdůraznění či potlačení některého z
pásem. V krajních polohách měl syntetický induktor
tendenci kmitat, což jsem potlačil zapojením
rezistorů s odporem 150 Ohm. Kondenzátor 47 µF u
regulátoru pásma 50 Hz je pouze oddělovací. V
zapojení jsem použil OZ typu MAA748, lepší nebyly
tehdy běžně k dostání. Dnes bych použil nejspíše
NE5534 (resp. 1/2 NE5532) nebo alespoň TL071 (TL072) či
1/2 MC4558 nebo LM4558. U žádného z těchto OZ není
třeba kompenzační kondenzátor. Vstup je stejnosměrně navázán na předchozí stupeň. Nemůžete-li zajistit vhodné předpětí (0 V), oddělte vstup kondenzátorem 10 µF před R1 a mezi tento kondenzátor a R1 připojte k zemi rezistor s odporem 10 kOhm. |
Tab. 1. Pásma ekvalizéru Table 1. Equaliser bands
|

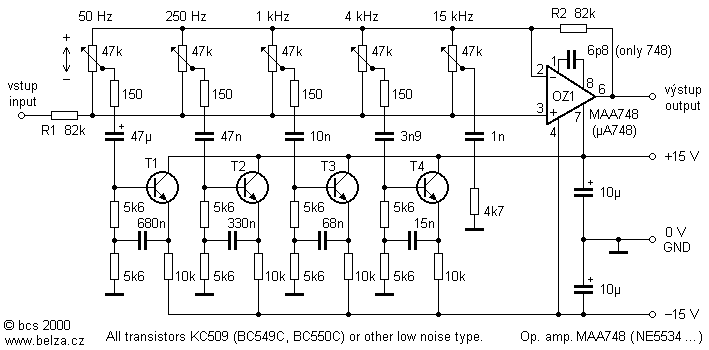

Obr. 2. 5pásmový ekvalizér
Fig. 2. 5 band graphic equaliser
Uvádět desku s plošnými spoji asi nemá smysl - musí se stejně navrhnout podle použitých tahových potenciometrů.
Jaroslav Belza
Zapojení ekvalizéru jsem publikoval v KE 3/1996 s. 116.
21. 5. 2000
